YJVC系列銅包鋁電纜產品簡介
YJVC銅包鋁電纜（銅包鋁導體擠包絕緣電力電纜）具有良好的耐蝕性、導體接觸電阻小。正常情況下鋁比銅易腐蝕，但由于銅包鋁中的鋁，完全被銅所包覆，改善了鋁導體易氧化、接觸電阻大等弱點。重量輕、線質柔軟、易于加工、便于安裝、運輸。銅包鋁材料具有相對成本低、價格相對穩定的優點，克服了銅材成本高、價格大起大落的弊端。
名稱及適用電壓
名稱： YJVC系列銅包鋁電纜產品
額定電壓：
型號、規格范圍
1、產品應用范圍

   額定電壓450/750V及以下聚氯乙烯絕緣電纜和35kV及以下電力電纜，適用于交流額定電壓450/750V及以下的照明、電器動力裝置固定敷設和35kV及以下電力輸配電系統中，供輸配電能之用。廣泛應用于電力、建筑、工礦、治金、石油化工、交通等部門。

2、產品特性

      具有良好的耐蝕性、導體接觸電阻小。正常情況下鋁比銅易腐蝕，但由于銅包鋁中的鋁，完全被銅所包覆，改善了鋁導體易氧化、接觸電阻大等弱電。

      重量輕、線質柔軟、易于加工、便于安裝、運輸。
      銅包鋁材料具有相對成本低、價格相對穩定的優點，克服了銅材成本高、價格大起大落的弊端。

3、產品參數

      銅包鋁導體規格、直流電阻、絕緣厚度等參數參考GB/T12706、GB/T5023、JB8734和GB/T19666標準。




標稱截面

mm2

導體中單線最少根數 導體最大外徑 20℃導體最大直流電阻
  		絕緣厚度mm 0.6/1kV
非緊壓圓導體 緊壓圓導體 成型導體 PVC XLPE
1.5 7 6 - - 12.1 0.8 0.7
2.5 7 6 - - 7.41 0.8 0.7
4 7 6 - - 4.61 1.0 0.7
6 7 6 - 4.0 3.08 1.0 0.7
10 7 6 - 4.8 1.83 1.0 0.7
16 7 6 - 6.1 1.15 1.0 0.7
25 7 6 6 7.6 0.727 1.2 0.9
35

7

6 6 8.7 0.524 1.2 1.0
50 19 6 6 10.6 0.387 1.4 1.0
70 19 12 12 12.8 0.268 1.4 1.0
95 19 15 15 14.8 0.193 1.6 1.1
120 37 18 15 16.1 0.153 1.6 1.2
150 37 18 15 18.0 0.124 1.8 1.4
185 37 30 30 20.0 0.0991 2.0 1.6
240 61 34 30 23.2 0.0754 2.2 1.7
300 61 34 30 25.4 0.0601 2.4 1.8
400 61 53 53 31.4 0.0470 2.6 2.0
500 61 53 53 34.9 0.0366 2.8 2.2
630 91 53 53 39.8 0.0283 2.8 2.4



型號說明及產品示例


4、型號代號


       C----代表銅包鋁導體（全都是銅包鋁單絲），例BVC-為銅包鋁導體布電線。
       注：1、其它型號可參考GB/T12706、GB/T5023、GB/T19666的規定。
             2、C代號在型號的位置也可在中間，例如：YJVC和VJCV表達的意思是一樣的，都是銅包鋁導體交聯聚乙烯絕緣聚氯乙烯護套電力電纜。
5、布電線型號、名稱、規格及電壓等級

型號 名稱 電壓等級
BVC 一般用途單芯銅包鋁導體無護套電線 450/750V
BVVC 銅包鋁導體聚氯乙烯絕緣聚氯乙烯護套圓型電纜 300/500V
BVVBC 銅包鋁導體聚氯乙烯絕緣聚氯乙烯護套扁型電纜 300/500V
Z-BVC 一般用途單芯銅包鋁導體無護套阻燃電線 450/500V
Z-BVVC 銅包鋁導體聚氯乙烯絕緣聚氯乙烯護套圓型阻燃電纜 300/500V

備注：表內為常用型號，其他可類推。

6、電力電纜型號、名稱、規格及電壓等級

型號 名稱
VVC 銅包鋁導體聚氯乙烯絕緣聚氯乙烯護套電力電纜
VVC22 銅包鋁導體聚氯乙烯絕緣雙鋼帶鎧裝聚氯乙烯護套電力電纜
VVC32 銅包鋁導體聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
VVC42 銅包鋁導體聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜
YJVC 銅包鋁導體交聯聚乙烯絕緣聚氯乙烯護套電力電纜
YJVC22 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚氯乙烯護套電力電纜
YJVC62 銅包鋁導體交聯聚乙烯絕緣非磁性雙鋼帶鎧裝聚氯乙烯護套電力電纜
YJYC 銅包鋁導體交聯聚乙烯絕緣聚乙烯護套電力電纜
YJYC32 銅包鋁導體交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
YJYC42 銅包鋁導體交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜
YJYC23 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚乙烯護套電力電纜
YJYC63 銅包鋁導體交聯聚乙烯絕緣非磁性雙鋼帶鎧裝聚乙烯護套電力電纜
YJYC33 銅包鋁導體交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜
YJYC43 銅包鋁導體交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套電力電纜
ZA-VVC 銅包鋁導體交聯聚乙烯絕緣聚氯乙烯護套阻燃A類電力電纜
ZA-VVC22 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚氯乙烯護套阻燃A類電力電纜
ZA-VVC32 銅包鋁導體交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃A類電力電纜
ZA-VVC42 銅包鋁導體交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套阻燃A類電力電纜
ZA-YJVC 銅包鋁導體交聯聚乙烯絕緣聚氯乙烯護套阻燃A類電力電纜
ZA-YJVC22 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚氧乙烯護套阻燃A類電力電纜
ZA-YJVC32 銅包鋁導體交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃A類電力電纜
ZA-YJVC42 銅包鋁導體交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套阻燃A類電力電端
WDZA-YJYC 銅包鋁導體交聯聚乙烯絕緣聚烯護套無鹵低煙阻燃A類電力電纜
WDZA-YJYC23 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚烯護套無鹵低煙阻燃A類電力電纜
WDZA-YJYC33 銅包鋁導體交聯聚乙烯絕緣細鋼絲鎧裝聚烯護套無鹵低煙阻燃A類電力電纜
WDZA-YJYC43 銅包鋁導體交聯聚乙烯絕緣粗鋼絲錯裝聚烯護套無鹵低煙阻燃A類電力電纜
WDZA-YJ(F)YC 銅包鋁導體輻照交聯聚乙烯絕緣聚烯烴護套無南低煙阻燃A類電力電纜
YJVCS 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝電力電纜
YJVCS2 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套電力電纜
ZA-YJVCS 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝阻燃A類電力電纜
ZA-YJVCS2 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套阻燃A類電力電纜
WDZA-YJVCS 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝阻燃A類電力電纜
WDZA-YJVCS3 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚烯烴護套無鹵低煙阻燃A類電力電纜

備注：阻燃B類、C類的型號可類推。

2、額定電壓3kV到30kV及以下電力電纜型號及名稱

型號 名稱
YJVC 銅包鋁導體交聯聚乙烯絕緣聚氯乙烯護套電力電纜
YJVC22 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚氯乙烯護套電力電纜
YJVC62 銅包鋁導體交聯聚乙烯絕緣非磁性雙鋼帶鎧裝聚氯乙烯護套電力電纜
YJYC 銅包鋁導體交聯聚乙烯絕緣聚乙烯護套電力電纜
YJVC32 銅包鋁導體交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
YJVC42 銅包鋁導體交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜
YJVC23 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚乙烯護套電力電纜
YJVC63 銅包鋁導體交聯聚乙烯絕緣非磁性雙鋼帶鎧裝聚乙烯護套電力電纜
YJVC33 銅包鋁導體交聯聚乙烯絕緣細鋼帶鎧裝聚乙烯護套電力電纜
YJVC43 銅包鋁導體交聯聚乙烯絕緣粗鋼帶鎧裝聚乙烯護套電力電纜
ZA-YJVC 銅包鋁導體交聯聚乙烯絕緣聚氯乙烯護套阻燃A類電力電纜
ZA-YJVC22 銅包鋁導體交聯聚乙烯絕緣雙鋼帶鎧裝聚氯乙烯護套阻燃A類電力電纜
ZA-YJVC32 銅包鋁導體交聯聚乙烯絕緣細鋼帶鎧裝聚氯乙烯護套阻燃A類電力電纜
ZA-YJVC42 銅包鋁導體交聯聚乙烯絕緣粗鋼帶鎧裝聚氯乙烯護套阻燃A類電力電纜
YJVCS2 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套電力電纜
ZA-YJVCS2 銅包鋁導體交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套阻燃A類電力電纜

備注：阻燃B類、C類的型號可類推。

8、接線端子

      銅芯電力電纜用接線端子，按GB14315-93《電力電纜導體用壓接型銅、鋁接線端子和連接管》標準制作。

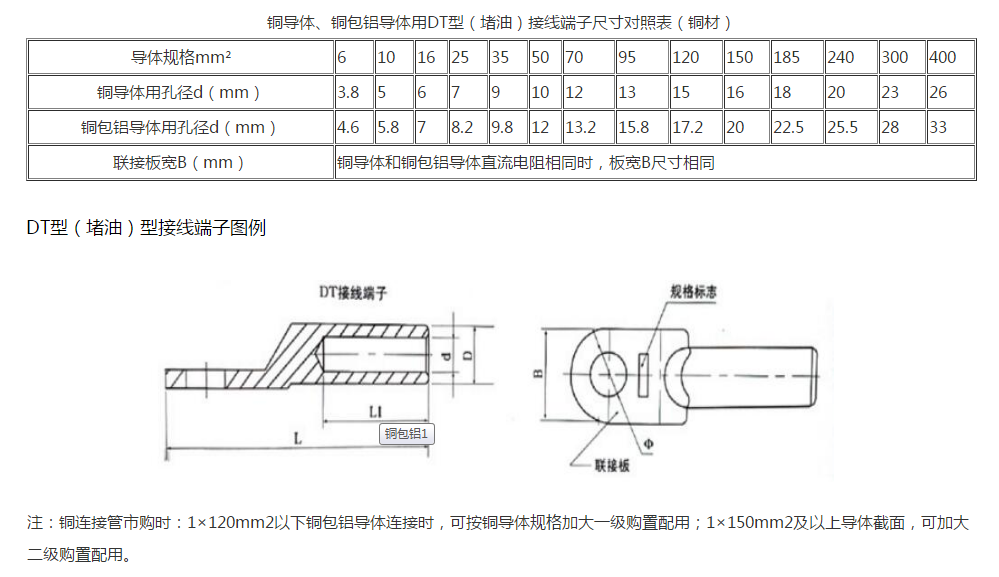

      銅包鋁電力電纜用接線端子，我公司已經配套，其與銅芯導體接線端子的區別，見下表。

名稱及適用電壓

9、接線注意事項

      接線時必須使用銅接線端子，不能使用鋁和銅鋁過渡接線端子的鋁端；扭接打圈安裝到負載設備上時，盡量不要使用銳利的工具，防止損傷導體表面的銅層。扭接打圈安裝時不要連續反復三次以上，以免導體單絲出現斷裂現象。
      銅接線端子與導體壓接后，最規范的做法是再用錫進行焊接（灌錫），保證導體與接線端子接觸緊密、牢固，采用非密封式接線端子時，接線端子的端部也要用焊錫進行密封焊接。
      用于導體中間連接時，必須采用銅連接管，壓接后兩端用焊錫進行密封焊接（灌錫）。用于導體中間連接時，必須采用銅連接管，壓接后兩端用焊錫進行密封焊接（灌錫）。

10、電纜選用注意事項

    （1）在電纜選用時，為采用國際先進的理念，護套推薦采作聚乙烯護套材料，其所有的物理和電氣性能指標均比聚氯乙烯優良（要求阻燃、無鹵低煙等場合除外）。
    （2）70mm2以上的電纜，推薦采用單芯電纜，以提高電纜的載流量，降低電纜工頻時的交流電阻。
    （3）銅包鋁導體電纜95mm以下的導體最大外徑基本上比銅導體最大外徑大一檔規格的標稱截面，120mm2以上截面積的電纜請對照實際電纜導體的外徑配用銅接線端子。

11、包裝、運輸及貯存

    （1）成品電纜的包裝應符合JB/T8137-1999《電線電纜交貨盤》的相關規定。
    （2）在運輸中嚴禁電纜盤互相碰撞造成機械損傷。
    （3）電纜在存放時應注意端頭可靠密封，電纜盤運輸和存放時不允許平放

    （4）防止水份潮氣浸入電纜。
    （5）防止高溫及在陽光下暴曬。
    （6）每圈或每盤的電纜上應附有產品合格證。
    （7）每圈或每盤的電纜應卷繞整齊、要善包裝。
